- Les différents composants de votre PC doivent être reliés à la
carte mère par plusieurs câbles
qui sont livrés avec la carte mère. Il en va de
même pour la visserie, livrée avec le boîtier
ou les différents lecteurs.
-
Prenez la documentation fournie avec la carte mère, ça sert toujours...
-
Munissez-vous d'un tournevis cruciforme aimanté, d'un tournevis plat, et éventuellement
d'une
pince à épiler.

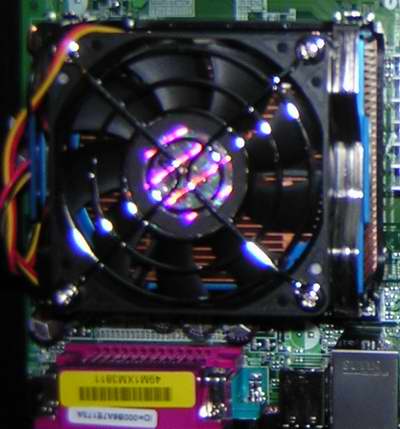

Monter un processeur sur une carte mère n'est pas très difficile en soi, mais
pour des raisons
de garantie constructeur, il est préférable de demander au
magasin où vous allez acheter
votre matériel de vous monter le processeur sur
la carte mère, car en effet
il faut savoir que si par malheur votre processeur
venait a na pas marcher, le constructeur
ou le magasin s'appuierait sur ce
détail afin de ne pas rembourser le matériel défectueux...

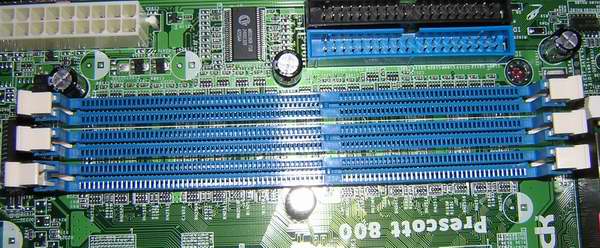

La mémoire
vive se présente sous forme d'une ou plusieurs barrettes à placer
dans les slots
d'extension mémoire. Repérez ces slots sur votre carte mère,
Ils sont généralement au
nombre de deux à et son nommés "DDRAM1,
dDRAM2, ..." ou "DIMM1, DIMM2, ...".
Pour placer votre
mémoire vive, poussez vers l'extérieur les pattes blanches de fixation
des
barrettes sur la carte mère. Insérez la barrette dans son slot en utilisant le slot d'extension
numéro
1. Attention de bien faire coïncider l'encoche de votre barrette avec celui du
slot
d'extension Appliquez une pression assez forte sur la barrette afin de
l'insérer.
Les pattes de fixation se ferment automatiquement.
La carte mère est à fixer sur l'un des panneaux latéraux de votre boîtier mais
il est nécessaire de bien
préparer ce panneau. Pour commencer, il faut
(normalement) modifier la plaquette métallique où se trouvent
les différents
connecteurs pour la souris, claviers etc... (située derrière le boîtier). Cette
plaquette
est normalement livrée d'origine avec votre boîtier. En effet,
dans
beaucoup de cas, les connecteurs
de la cartes mères ne correspondent pas avec
ceux du boîtier. Il suffit alors de faire
l'échange entre cette plaquette et
celle intégrée d'origine à votre boîtier.

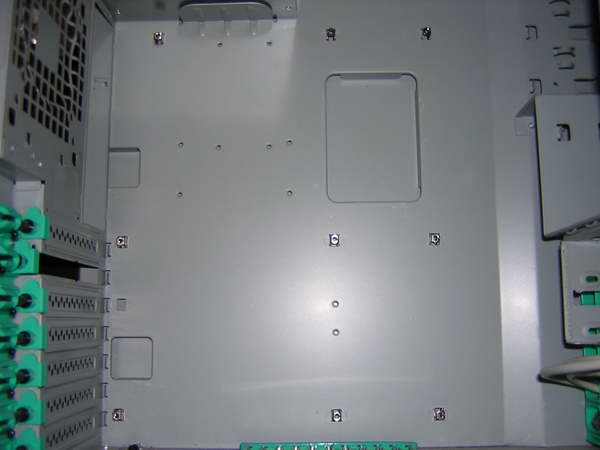

Il va maintenant falloir fixer la carte mère au panneau latéral du boîtier, pour
cela, posez délicatement
votre carte mère sur le panneau composer de
plusieurs trous, et repérez son orientation.
Ensuite, a l'aide d'un marqueur,
repérez sur le panneau les trous situés en face de chaque trou
de fixation de la
carte mère. Après, placez aux endroits précédemment repérés, les entretoises qui
servent
à surélever votre carte mère, en effet ces entretoises sont très
importantes, elles éviteront le contact
de votre carte mère au boîtier et
évitera ainsi que tout "grille" en se mettant a la masse.
Posez maintenant votre carte mère sur le panneau en essayant de faire coïncider
ses trous de fixation
avec les entretoises posées, utilisez la visserie fournie.
Essayez d'utiliser un maximum de trous de fixation.
Une fois la carte mère
correctement vissée, assurez vous que les connecteurs externes de la carte mère
soit correctement insérés dans la plaquette métallique prévue à cet
effet.
Une fois fixée la carte
mère, nous allons passer au câblage de l'alimentation.
Repérez sur la carte mère
le connecteur blanc utilisé pour l'alimentation ainsi
que le câble sortant du bloc d'alimentation de votre boîtier
(20 brins
multicolores). Branchez les ensemble.

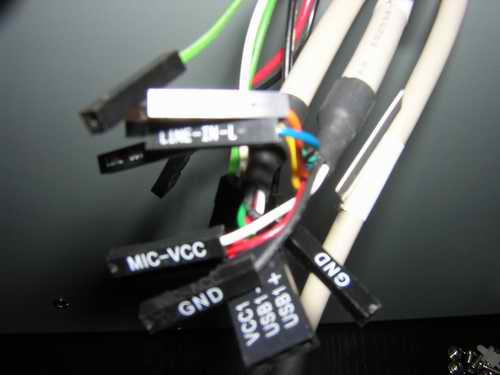

Les divers boutons (power et reset) et LED (Diodes Electro-Luminescentes) situés
sur la face avant
de votre boîtier doivent eux aussi être reliés à la carte
mère. Généralement les boîtiers possèdent :
- Un bouton pour lancer et
arrêter l'ordinateur (PowerSw)
- Un bouton Reset permettant de déclencher un
redémarrage immédiat de l'ordinateur (Reset Sw)
- Une LED indiquant le
fonctionnement de votre ordinateur (Power LED)
- Une LED signalant l'activité
du disque dur (HD LED)
Repérez bien chacun de ces câbles.
Certains boîtiers intègrent un haut parleur. Son rôle est
d'émettre une série de bips pour identifier
des dysfonctionnements (Voir chapitre
"Bip et Erreur"). Aidez vous de la doc de votre carte mère
qui vous indique
l'emplacement où doit être branché chacun des câbles. Certains ont une sens
de
branchement (LED) et d'autres non (interrupteurs). Un fil blanc correspond au
(-) et le fil coloré au (+).
L'inversion du sens de polarité ne pose aucun
dommage a la carte ou au boîtier.
Tout les boîtiers vendus actuellement ont des ports USB en
façade, et bien
évidement,
il faut également les relier à la carte mère. Pour cela, nous allons
faire comme précédemment...
Repérez les câbles des connecteurs USB de la
façade du boîtier
(en général 2x4 brins notés VCC, Ground, -D et +D). A l'aide
de la documentation,
repérez l'emplacement des connecteurs où doivent être
reliés les différents brins
des câbles USB. Il s'agit d'une opération très
simple.
A l'heure actuelle, il existe principalement, deux types de cartes graphiques,
les cartes intégrées, que je vous déconseille fortement pour des raisons de
performances,
et les cartes au format AGP. Dans le premiers cas, la gestion de
l'affichage est assurée
directement par la carte mère, donc il n'y a rien a
faire, dans l'autre cas,
suivez les instructions
suivantes:
1ere Etape : Les cartes graphiques se mettent sur le port AGP de la carte mère,
Il est
reconnaissable grâce à sa couleur marron, sinon utilisez la doc de la carte
mère.
Enlevez l'équerre métallique située en face du port AGP.
2e Etape : Enficher votre carte dans le port AGP, n'ayez
pas peur de forcer dessus.
3e Etape : Fixez la carte en la vissant au boîtier. La
carte graphique ne doit plus bouger.
Sur certaines cartes
mère, il existe à
l'arrière du port AGP, une fixation blanche,
pousser la vers l'intérieur.
Un boîtier comporte plusieurs passages en
façade généralement dissimulés derrière
un cache plastique, vous pouvez y insérer différents lecteurs
(disquettes, zip,
CD/DVD, graveur…). Il existe deux formats de passage,
un de 3,5 pouces pour le
lecteur de disquette/zip, et celui de 5,25 pouces
destiné aux lecteurs
CD/DVD/Graveur...
1ere Etape : Un
boîtier comporte le plus souvent un passage au format 3,5 pouces,
c'est celui-ci qui sera utilisé par le lecteur de disquettes.
2e Etape : Insérez le lecteur de disquettes par l'avant
du boîtier jusqu'à aligner
la façade du lecteur avec celle du boîtier, fixez le
en le vissant de chaque côté.
1ere Etape : Nous allons commencer par trouver le câble
d'alimentation destiné au lecteur,
c'est simple il n'y a pas 36 possibilités, et
on ne peut pas le brancher a l'envers...
Une fois trouvé, fixez le connecteur
d'alimentation à l'arrière du lecteur.
2e Etape : Munissez vous de la nappe
"floppy", il s'agit de la moins large des nappes
livrées avec votre carte mère,
de plus cette dernière comporte des brins croisés
à l'une de ses extrémités.
Reliez cette extrémité au lecteur de disquette,
le fil rouge sur la nappe devant
être orienté vers la gauche.
3e Etape
: Il faut maintenant relier l'autre extrémité de la
nappe sur le port
de la carte mère, vous ne pouvez pas vous tromper de
sens.
1ere Etape : Tout d'abord, faites très attention lors de
la manipulation du disque dur,
ne pas mettre vos doigts sur sa platine
électronique.
Nous allons commencer par le premier disque dur, il faut le
configurer
en mode "Maître" ("Master" en anglais...). Vous réglez ce mode par la
position d'un cavalier
situé à l'arrière du disque dur, il y a toujours un
schéma sur le disque pour indiquer
les différentes positions du cavalier.
Utilisez une petite pince pour retirer le cavalier.
2e Etape : Il faut maintenant insérer le disque dur dans
une baie d'extension
généralement à proximité du lecteur de disquettes. Faire
attention a le placer
de façon à ce que ses différents connecteurs soient
accessibles.
Remarque : Un disque dur est un élément qui dégage beaucoup de chaleur, il est
conseillé
de bien séparer cet élément des autres (lecteurs disquette, etc...).
3e Etape : Pour le deuxième disque dur, le montage sera
le même que précédemment,
il faut juste positionner le cavalier en position
esclave (slave en anglais), au lieu du maître.
1ere Etape : Le
lecteur CD/DVD ou le graveur s'insèrent dans la baie
d'extension
de 5,25 pouces. Les boîtiers disposent généralement
de 2 à 5
baies d'extension.
Comme pour le lecteur de disquette, retirez l'un des caches plastiques
à l'aide d'un petit tournevis plat. Retirez
ensuite le second cache métallique
en le tordant plusieurs
fois.
2e Etape :
Le lecteur CD/DVD ou le graveur se connectent comme un disque dur,
ils utilisent les ports IDE de la carte mère, et c'est là que
ça se complique un peu,
en effet, lorsque deux périphériques IDE sont
connectés à un même port , il est obligatoire
d'attribuer à chacun de
ces périphériques
une hiérarchie (Maître ou Esclave).
Comme pour le montage du disque dur,
on règle la hiérarchie selon la position du cavalier
situé à l'arrière du périphérique,
une indication sur la position à attribuer au cavalier
se
trouve sur le lecteur, comme pour un disque dur.
3e
Etape : Pour
des raisons de stabilité et de performance de notre pc,
le lecteur de CD/DVD est à connecter sur la
même nappe que le 1er disque dur,
celui que nous avons mis en
mode Maître, il faudra donc régler la position
du cavalier du
lecteur en position esclave.
4e Etape : Pour
ce qui est du graveur, il faut le régler en mode Maître,
il
sera à connecter sur la deuxième nappe avec le 2eme disque dur
qui lui est en position esclave.
5e Etape :Ensuite,
insérez les lecteurs par l'avant du boîtier jusqu'à les aligner
avec la façade de l'ordinateur
6e Etape : Fixez les lecteurs en les
vissant de chaque côté.
Vérifiez l'alignement
des lecteurs avec la façade du pc
tout en les vissant, ils ont tendance
a se décaler lors
du serrage des vis.
1ere Etape :
Munissez vous de vos deux nappes
IDE à 80 fils livrées avec la carte
mère,
ces nappes sont composées de trois connecteurs, un noir, un gris et un
bleu,
le connecteur bleu étant celui qu'il faudra brancher
sur la carte mère.
Remarque: Il existe deux sortes de nappes
IDE, des rondes et des plates,
les plates étant livrées
avec la carte mère. Les nappes rondes permettent une meilleure
circulation
de l'air dans le pc, et elles ont des longueurs de câbles
plus
importante entre les trois connecteurs.
2e
Etape : Nous allons commencer
par brancher le 1er disque dur, celui qui est en maître.
Pour
cela, prenez une nappe IDE et branchez le connecteur de couleur noir
au disque dur.
Ensuite, toujours avec la même nappe, branchez
le lecteur CD sur le connecteur de couleur gris.
Des
détrompeurs évitent de se tromper de sens. Branchez ensuite le connecteur de couleur bleu
sur le port de la carte mère, attention car il y a 2 ports possible,
dans cette 2e étape
il faut brancher le connecteur bleu
sur le port IDE 1 de la carte mère,
aidez vous de la doc
de la carte mère si vous le trouvez pas.
3e
Etape : Ensuite,
il faut brancher le graveur et le 2e disque dur. Pour cela,
prenez
la 2e nappe et branchez le graveur sur le connecteur noir,
le
2e disque dur sur le connecteur gris, et le connecteur bleu sur le port
IDE 2 de la carte mère.
4e Etape : Il
faut maintenant relier les connecteurs d'alimentation aux différents
éléments
que nous venons de brancher.
Les cartes PCI sont de plusieurs nature :
carte modem, carte
réseau, carte son,
carte acquisition, etc… C'est ce qu'on appelle
des périphériques internes.
1ere
Etape : Une carte PCI s'enfiche sur le port PCI de
la carte mère,
ce slot est de couleur blanche. Ensuite, procédez
comme pour la carte graphique.
Pour des raisons de t°c et
de circulation d'air, il
est conseillé de ne pas placer
la carte PCI juste à côté de la carte graphique.
2e Etape : Enficher la
carte dans le port PCI. Normalement,
ses connecteurs
ne doivent plus être visibles, n' hésitez
a forcer dessus.
3e
Etape : Fixez la carte en la vissant au châssis du boîtier. La
carte ne doit plus bouger.
